Этот простой и дешёвый USB осциллограф был придуман и сделан просто ради развлечения. Давным давно довелось чинить какой-то мутный видеопроцессор, в котором спалили вход вплоть до АЦП. АЦП оказались доступными и недорогими, я купил на всякий случай парочку, один пошёл на замену, а другой остался. Недавно он попался мне на глаза и почитав документацию к нему я решил употребить его для чего-нибудь полезного в хозяйстве. В итоге получился вот такой приборчик. Обошёлся в копейки (ну рублей 1000 примерно), и пару выходных дней. При создании я постарался уменьшить количество деталей до минимума, при сохранении минимально необходимой для осциллографа функциональности. Сначала я решил, что получился какой-то уж больно несерьёзный аппарат, однако, сейчас я им постоянно пользуюсь, потому что он оказался весьма удобным - места на столе не занимает, легко помещается в карман (он размером с пачку сигарет) и обладает вполне приличными характеристиками:

• Максимальная частота дискретизации - 6 МГц
• Полоса пропускания входного усилителя - 0-16 МГц
• Входной делитель - от 0.01 В/дел до 10 В/дел
• Входное сопротивление - 1 МОм
• Разрешение - 8 бит

   Для разных настроек и поиска неисправностей во всяких преобразователях питания, схемах управления бытовой техникой, для изучения всяких устройств и т.д., там где не требуются точные измерения и высокие частоты, а нужно просто посмотреть на форму сигнала частотой, скажем, до пары мегагерц - более чем достаточно.

Схема USB осциллографа

Кнопка S2 - это часть железа нужного для бутлоадера. Если при подключении осциллографа к USB держать её нажатой, то PIC заработает в режиме бутлоадера и можно будет обновить прошивку осциллографа при помощи соответствующей утилиты.

   В качестве АЦП (IC3) была использована "телевизионная" микросхема - TDA8708A. Она вполне доступна во всяких "Чип и Дип"ах и прочих местах добычи деталей. На самом деле это не только АЦП для видеосигнала, но и коммутатор входов, выравниватель и ограничитель уровней белого - чёрного и т.д. Но все эти прелести в данной конструкции не используются. АЦП весьма шустр - частота дискретизации - 30 МГц. В схеме он работает на тактовой частоте 12 МГц - быстрее не нужно, потому что PIC18F2550 просто не сможет быстрее считывать данные. А чем выше частота - тем больше потребление АЦП. Вместо TDA8708A можно использовать любой другой быстродействующий АЦП с параллельным выводом данных, например TDA8703 или что-нибудь от Analog Devices.

   Тактовую частоту для АЦП удалось хитрым образом извлечь из PIC'а - там запущен ШИМ с частотой 12 МГц и скважностью 0.25. Тактовый импульс положительной полярности проходит в цикле Q1 PIC'а так что при любом обращении к порту B, которое происходит в цикле Q2 данные АЦП будут уже готовы. Ядро PIC'а работает на частоте 48 МГц, получаемой через PLL от кварца 4 МГц. Команда копирования из регистра в регистр выполняется за 2 такта или 8 циклов. Таким образом, данные АЦП возможно сохранять в память с максимальной частотой 6 МГц при помощи непрерывной последовательности команд MOVFF PORTB, POSTINC0. Для буфера данных используется один банк RAM PIC18F2550 размером 256 байт. Меньшие частоты дискретизации реализуются добавлением задержки между командами MOVFF. В прошивке реализована простейшая синхронизация по отрицательному или положительному фронту входного сигнала. Цикл сбора данных в буфер запускается командой от PC по USB, после чего можно эти данные по USB прочитать. В результате PC получает 256 8-битных отсчётов которые может, например, отобразить в виде изображения.

   Входная цепь проста до безобразия. Делитель входного напряжения без всяких изысков сделан на поворотном переключателе. К сожалению не удалось придумать как передавать в PIC положение переключателя, поэтому в графической морде осциллографа есть только значения напряжения в относительных единицах - делениях шкалы. Усилитель входного сигнала (IC2B) работает с усилением в 10 раз, смещение нуля, необходимое для АЦП (он воспринимает сигнал в диапазоне от Vcc - 2.41В до Vcc - 1.41В) обеспечивается напряжением с программируемого генератора опорного напряжения PIC (CVREF IC1, R7,R9) и делителем от отрицательного напряжения питания (R6,R10, R8). Т.к. в корпусе ОУ был "лишний" усилитель (IC2A), я использовал его как повторитель напряжения смещения.

Не забудьте про емкостные цепочки для частотной компенсации входной ёмкости вашего ОУ и ограничивающих диодов, которые отсутствуют на схеме - нужно подобрать ёмкости параллельно резисторам делителя и резистору R1, иначе частотные характеристики входной цепи загубят всю полосу пропускания. С постоянным током всё просто - входное сопротивление ОУ и закрытых диодов на порядки выше сопротивления делителя, так что делитель можно просто посчитать не учитывая входное сопротивление ОУ. Для переменного тока иначе - входная ёмкость ОУ и диодов составляют значительную величину по сравнению с ёмкостью делителя. Из сопротивления делителя и входной ёмкости ОУ и диодов получается пассивный ФНЧ, который искажает входной сигнал. Чтобы нейтрализовать этот эффект нужно сделать так, чтобы входная ёмкость ОУ и диодов стала значительно меньше ёмкости делителя. Это можно сделать соорудив емкостной делитель параллельно резистивному. Посчитать такой делитель сложно, т.к. неизвестна как входная ёмкость схемы, так и ёмкость монтажа. Проще его подобрать. Способ подбора такой:

1. Поставить конденсатор ёмкостью примерно 1000 пФ параллельно R18.
2. Выбрать самый чувствительный предел, подать на вход прямоугольные импульсы с частотой 1 кГц и размахом в несколько делений шкалы и подобрать конденсатор параллельно R1 так, чтобы прямоугольники на экране выглядели прямоугольниками, без пиков или завалов на фронтах.
3. Повторить операцию для каждого следующего предела, подбирая конденсаторы параллельно каждому резистору делителя соответственно пределу.
4. Повторить процесс с начала, и убедиться, что на всех пределах всё в порядке ( может проявиться ёмкость монтажа конденсаторов ), и, если что-то не так, слегка подкорректировать ёмкости.

   Сам ОУ - это Analog Devices AD823. Самая дорогая часть осциллографа. :) Но зато полоса 16 Мгц - что весьма неплохо. А кроме того, это первое из шустрого, что попалось в розничной продаже за вменяемые деньги. Конечно же этот сдвоенный ОУ без всяких переделок можно поменять на что-то типа LM2904, но тогда придётся ограничится сигналами звукового диапазона. Больше 20-30 кГц оно не потянет. Ну и форму прямоугольных, например, сигналов будет слегка искажать. А вот если удастся найти что-то типа OPA2350 (38МГц) - то будет наоборот замечательно.

   Источник отрицательного напряжения питания для ОУ сделан на хорошо известной charge-pump ICL7660. Минимум обвязки и никаких индуктивностей. Ток по выходу -5 В конечно у неё невелик, но нам много и не надо. Цепи питания аналоговой части изолированы от помех цифры индуктивностями и ёмкостями (L2, L3, C5, C6). Индуктивности попались номиналом 180 uГн, вот их и поставил. Никаких помех по питанию даже на самом чувствительном пределе.

   Прошивка PIC заливается по USB с помощью бутлоадера который сидит с 0-го адреса в памяти программ и запускается если при включении удерживать нажатой кнопку S2. Так что прежде чем прошивать PIC - залейте туда сначала бутлоадер - будет проще менять прошивки.

   Исходники драйвера осциллографа для ядер 2.6.X находятся в архиве с прошивкой. Там же есть консольная утилитка для проверки работоспособности осциллографа. Её исходники стоит посмотреть, чтобы разобраться как общаться с осциллографом, если хочется написать для него свой софт.

   Программа для компьютера проста и аскетична. Подключить осциллограф к USB и запустить qoscilloscope. Требуется QT4

Пила частотой около 100 кГц на экране компьютера

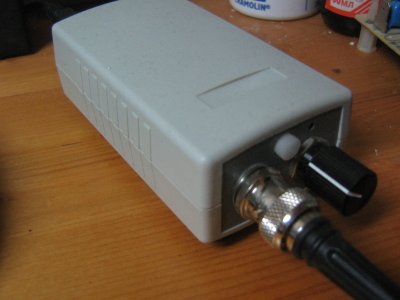

Вот как этот смешной прибор выглядит на самом деле:

Внешний вид

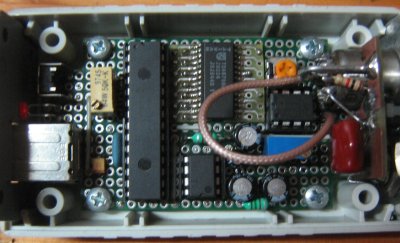

А вот что у него внутри:

Начинка осциллографа

17.07.2012 Получены официальные USB Vendor ID и Product ID.

Проект по созданию полностью открытого смартфона Openmoko увы, закрылся, и в качестве прощального подарка решил раздать VID & PID из выкупленного под проект пула всяким открытым проектам связанным с USB. Купить официальные VID & PID для подобного проекта нереально - это стоит больших денег. Однако иметь их весьма желательно, чтобы не пересекаться с другими USB устройствами и их софтом. Потому как данный проект интересен многим посетителям сайта и повторён он был разными людьми далеко не единожды, я решил попытать счастья. И весьма быстро получил для данного девайса Vendor ID 0x1d50 и Product ID 0x6030. В исходниках и прошивках версии 0.2 VID & PID уже исправлены на официальные.

02.04.2011 Kharakternyk написал морду для осциллографа под Windows. Исходные тексты, сама программа и драйвера тут. Описание внутри архива - файл ISC Oscilloscope.doc. В папке System32 находятся файлы DLL и BPL, которые, возможно, потребуется скопировать в /Windows/System32

09.12.2009 Выложена версия 0.2 софта и прошивки USB осциллографа.

Изменения следующие:

• Исправлена ошибка в алгоритме синхронизации с входным сигналом.
• Добавлены развёртки 10 мс/дел, 20 мс/дел (иногда требуются)
• Морда осциллографа теперь работает через libusb, т.е. драйвер ядра стал не нужен.
• В статусбаре морды показывается версия железки.
• Софт, прошивка, схема теперь в одном архиве.

Полезные ссылки по теме:

• Софт, исходники, прошивка, схема в формате Eagle - всё тут
• USB бутлоадер для PIC18F2550
• Описание PIC18F2550 - на сайте Microchip
• SDCC - компилятор C для всяких мелких процессоров, который потребуется для сборки прошивки
• gputils - ассемблер, линкер и пр. для процессоров PIC, который потребуется для сборки прошивки
• VID & PID выделенные проектом Openmoko
